BPCL炼油厂

主页

知识中心

项目案例

BPCL炼油厂

海虹老人集团在印度最大的炼油厂之一——巴拉特石油公司孟买炼油厂 (BPCL MR) 成功开展了老人牌保温层下防腐漆 275的现场试验。该炼油厂年炼油能力达 1,400 万吨。试验结果表明，老人牌保温层下防腐漆 275获准用于新建项目和维护项目中保温区域的防腐保护，适用于温度最高达204ºC的保温区域和温度最高达275ºC的大气条件。

石化行业因保温层下腐蚀（CUI）问题，常常面临设备损坏、生产中断、高额维修费用，以及潜在的安全和环境风险，其造成的经济影响可高达数百万美元。BPCL孟买炼油厂拥有大量保温设备和暴露于大气环境中的资产。受装置运行要求限制，对于保温设备而言，往往无法停机进行处理，因此并不总能够采用理想的表面处理方式，也无法随时将设备退出运行状态进行维护。

该炼油厂需要一种能够在有限表面处理条件下施工并保持良好性能的产品。同时，在必要情况下，该产品还需能够直接施工于温度最高达 204°C 的热表面。

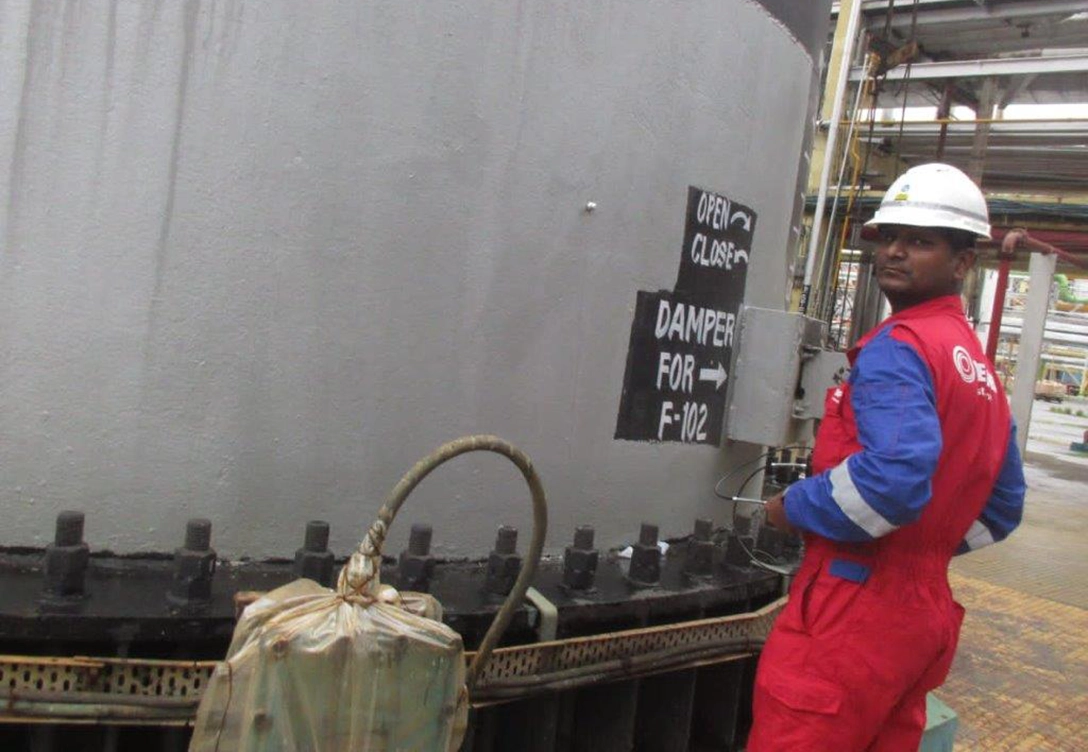

老人牌保温层下防腐漆275被应用于 BPCL 炼油厂的相关设备，并按照 SSPC-SP-2 / ISO St2 级别的最低表面处理要求进行施工，随后重新安装保温层。这些设备包括一台容器设备、两条进口管线以及一套柴油发电机排气烟囱。

老人牌保温层下防腐漆275专为在腐蚀环境中提供长期屏蔽保护而设计，尤其适用于保温层下高温、高湿工况。该产品可耐受 -196°C 至 204°C 的运行温度，因此适用于易发生保温层下腐蚀（CUI）以及经受冷热循环工况的设备。

凭借其快干型烷基胺固化环氧配方，老人牌保温层下防腐漆275相较于传统环氧酚醛涂料具有更好的抗开裂性能，并可实现更高的干膜厚度。该产品适用于碳钢和不锈钢的新建项目以及维护修复工程，同时适用于 BPCL 现场的保温和非保温设备区域。

老人牌保温层下防腐漆275符合多项国际标准要求，包括 ISO 19277:2018 中 CUI-1、CUI-2、CUI-3 以及低温（Cryogenic）保温表面相关类别要求，同时满足 ISO 12944 标准中大气暴露环境 C5-H 和 CX 腐蚀等级的要求。

表面处理、涂料施工以及干膜附着力测试均由海虹老人服务团队在 BPCL 的支持下完成。项目采用刷涂和辊涂方式施工，共涂装两道老人牌保温层下防腐漆275，每道干膜厚度为 150 微米。

在BPCL资产上开展的老人牌保温层下防腐漆275试验取得了成功，达到了预期的性能指标要求。试验中的划格附着力测试和拉开附着力测试均取得了令人满意的结果，并分别按照 ISO 4624 和 ASTM D3359 标准要求，通过了目标验收标准。

BPCL对该解决方案给予认可，并确认老人牌保温层下防腐漆275可进一步应用于涉及保温层下腐蚀（CUI）及温度循环工况的表面防护。因此，老人牌保温层下防腐漆275被推荐用于最高 205°C 的保温区域，以及最高 275°C 的非保温设备表面。
